ADUM3223WARZ-RL7

Dalam dunia elektronik dan manajemen daya yang bergerak cepat, kebutuhan akan penggerak gerbang yang efisien dan andal adalah hal yang sangat penting. Komponen penting ini mengontrol peralihan perangkat semikonduktor daya seperti IGBT dan MOSFET, memastikan pengoperasian yang lancar dan kinerja optimal. Salah satu terobosan terbaru dalam teknologi penggerak gerbang adalah ADUM3223WARZ-RL7, penggerak gerbang setengah jembatan terisolasi 4 A yang menggunakan teknologi iCoupler® inovatif dari Analog Devices, Inc.

Mengalihkan pasokan listrik

Penggerak gerbang IGBT/MOSFET terisolasi

Inverter industri

Otomotif

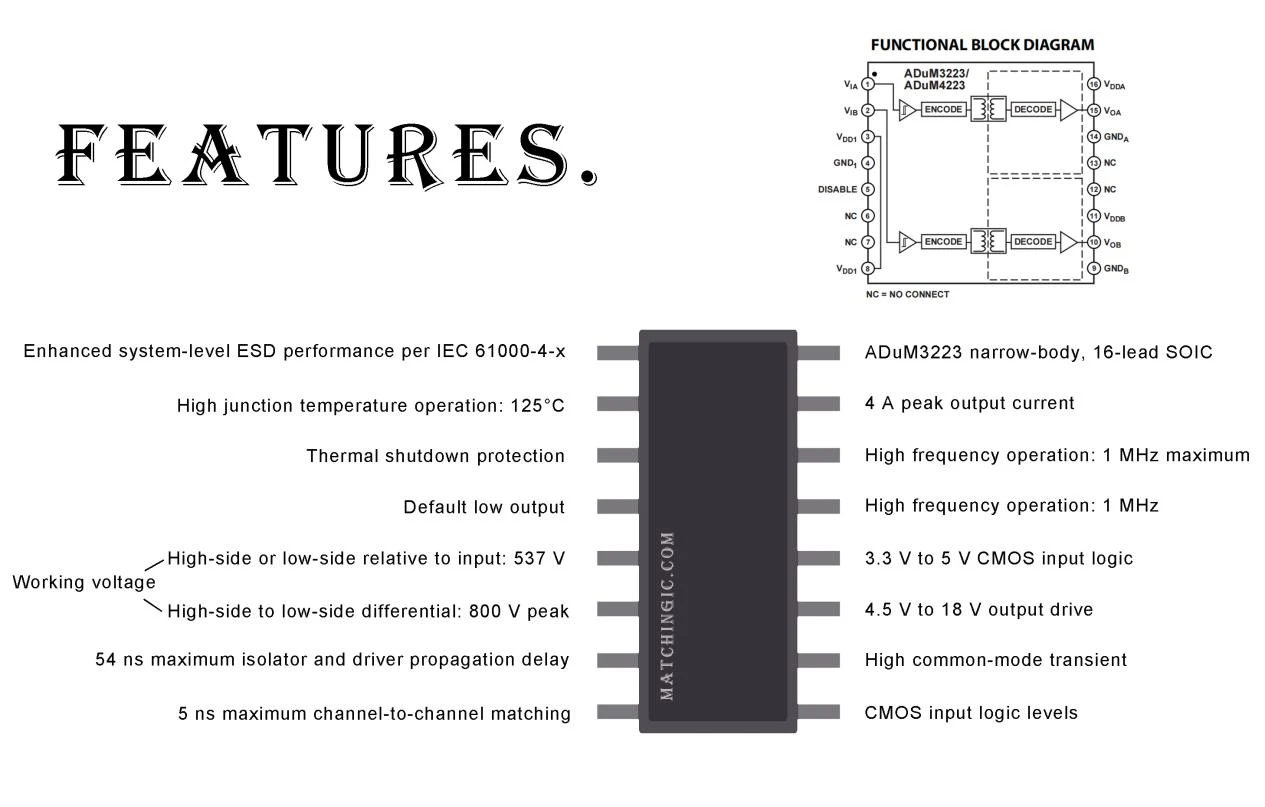

ADuM3223/ADuM4223¹adalah 4 Driver gerbang setengah jembatan terisolasi yang menggunakan teknologi Analog Devices, Inc., iCoupler® untuk menyediakan output sisi tinggi dan sisi rendah yang independen dan terisolasi. ADuM3223 menyediakan isolasi 3000 V rms di badan sempit, 16-paket SOIC lead, dan ADuM4223 menyediakan isolasi 5000 V rms di badan lebar, 16-paket SOIC lead. Menggabungkan CMOS kecepatan tinggi dan teknologi trafo monolitik, komponen isolasi ini memberikan karakteristik kinerja luar biasa yang lebih unggul daripada alternatif lainnya, seperti kombinasi trafo pulsa dan driver gerbang.

Isolator ADuM3223/ADuM4223 masing-masing menyediakan dua saluran terisolasi independen. Mereka beroperasi dengan pasokan masukan mulai dari 3.0 V hingga 5,5 V, memberikan kompatibilitas dengan sistem tegangan rendah. Dibandingkan dengan driver gerbang yang menggunakan metodologi penerjemahan tingkat tegangan tinggi, ADuM3223/ADuM4223 menawarkan manfaat isolasi galvanik yang sebenarnya antara input dan setiap output. Setiap keluaran dapat dioperasikan secara terus menerus hingga puncak 537 V relatif terhadap masukan, sehingga mendukung peralihan sisi rendah ke tegangan negatif. Tegangan diferensial antara sisi tinggi dan sisi rendah mungkin mencapai puncak 800 V.

Hasilnya, ADuM3223/ADuM4223 memberikan kontrol yang andal atas karakteristik peralihan konfigurasi IGBT/MOSFET pada berbagai tegangan peralihan positif atau negatif.
