Cara Mengatasi Masalah Dan Mengoptimalkan Sirkuit Optocoupler

Pemecahan masalah rangkaian optokopler dapat menjadi tantangan bagi mereka yang tidak terbiasa dengan kompleksitasnya. Namun, memahami mode kegagalan umum dan teknik optimasi memastikan kinerja sirkuit stabil. Panduan ini memberikan langkah-langkah praktis,-contoh dunia nyata, dan tips untuk mengidentifikasi dan menyelesaikan masalah.

Langkah 1: Verifikasi Koneksi Dasar

Sebelum mempelajari diagnostik yang kompleks:

Periksa apakah LED diarahkan dengan benar. LED dengan bias terbalik-tidak akan memancarkan cahaya.

Pastikan resistor-pembatas arus dihitung dengan benar untuk mencegah kerusakan LED.

Tip Singkat: Gunakan multimeter dalam mode dioda untuk memastikan fungsi LED dengan benar.

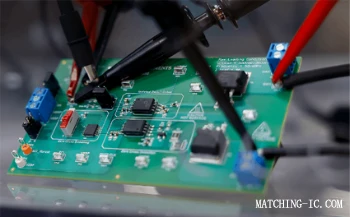

Langkah 2: Periksa Sinyal Input dan Output

Jika kinerja sirkuit di bawah standar:

Ukur tegangan input pada LED. Pastikan melebihi ambang batas tegangan maju.

Periksa apakah level tegangan atau transisi sinyal pada sisi keluaran sudah benar.

Contoh: Dalam rangkaian penggerak motor, jika keluarannya tidak beralih, pastikan sinyal masukan diterapkan dengan benar dan berada dalam jangkauan pengoperasian LED.

Langkah 3: Evaluasi Integritas Sinyal

Aplikasi-berkecepatan tinggi sering kali mengalami distorsi sinyal:

Gunakan osiloskop untuk mengamati waktu naik dan turunnya sinyal.

Tambahkan kapasitor bypass di dekat optocoupler untuk meminimalkan kebisingan.

Tip Singkat: Pastikan jejak PCB pendek dan diarde dengan benar untuk mengurangi EMI.

Langkah 4: Atasi Masalah Termal

Panas berlebih menurunkan kinerja LED, sehingga mengurangi efisiensi optocoupler. Untuk mengurangi hal ini:

Periksa apakah arus yang melalui LED berlebihan.

Pastikan pembuangan panas yang memadai untuk-sirkuit berdaya tinggi.

Contoh: Kegagalan optokopler yang berulang pada PLC industri disebabkan oleh ventilasi yang tidak memadai. Menambahkan heatsink menyelesaikan masalah ini.

Langkah 5: Optimalkan Persyaratan Aplikasi

Aplikasi yang berbeda memerlukan jenis optocoupler tertentu:

Gunakan optocoupler{0}}berkecepatan tinggi untuk antarmuka komunikasi.

Pilih optocoupler keluaran-transistor untuk berpindah aplikasi.

Pilih optocoupler linier untuk isolasi sinyal analog.

Aplikasi Praktis: Dalam rangkaian umpan balik SMPS, mengganti optocoupler standar dengan tipe linier meningkatkan akurasi pengaturan tegangan.

Kesimpulan

Pemecahan masalah rangkaian optocoupler memerlukan pendekatan sistematis yang berfokus pada faktor input, output, dan lingkungan. Dengan mengatasi masalah umum dan mengoptimalkan desain untuk aplikasi spesifik, para insinyur dapat memaksimalkan keandalan dan kinerja sistem.
