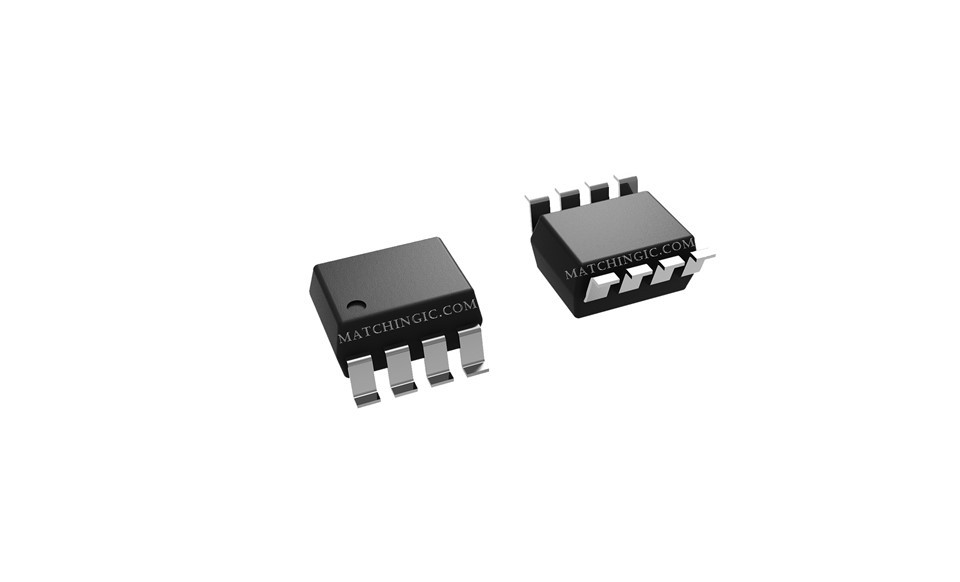

HCPL-7723-500E
Deskripsi
Parameter teknis
Shenzhen MATCHINGIC Technology Co., Ltd: Pemasok Isolator Digital Profesional Anda
Shenzhen MATCHINGIC Technology Co., Ltd didirikan pada tahun 2010, perusahaan selalu berpegang pada konsep bakat adalah kekayaan perusahaan, pada tahun-tahun pasar diasah, membentuk sekelompok staf yang giat dan inovatif, sekaligus memperluas pangsa pasarnya di rumah dan di luar negeri, perusahaan terus mengoptimalkan proses bisnis internal, meningkatkan penjualan internasional dan bisnis pengadaan, hanya mematuhi barang asli, memperdalam tingkat layanan pelanggan, secara bertahap membentuk keunggulan industrinya sendiri.
Mengapa Memilih Kami
Produk berkualitas
Produk kami berkualitas tinggi dan memenuhi semua standar industri yang disyaratkan. Kami menggunakan teknologi canggih dan peralatan modern untuk memastikan bahwa produk kami memiliki kualitas terbaik.
Waktu penyelesaian yang cepat
Kami memiliki proses produksi yang efisien yang memastikan waktu penyelesaian yang cepat. Kami dapat dengan cepat memproduksi dan mengirimkan ke pelanggan, menjadikannya pilihan tepat untuk proyek dengan tenggat waktu yang ketat.
Tim profesional
Kami memiliki tim profesional teknis berketerampilan tinggi yang selalu siap membantu mengatasi masalah teknis apa pun yang mungkin dialami pelanggan. Pabrik menyediakan dukungan teknis yang komprehensif, termasuk dukungan desain, pemilihan produk, dan dukungan aplikasi.
Layanan berkualitas
Kami menyediakan layanan berkualitas tinggi yang memenuhi standar industri tertinggi. Kami mengikuti praktik terbaik dalam proses kerja kami dan mematuhi langkah-langkah kontrol kualitas yang ketat untuk memastikan bahwa kami memberikan hasil terbaik kepada klien kami.
Apa itu Optokopler
Optokopler, juga dikenal sebagai optoisolator atau fotokopling, adalah perangkat elektronik yang terdiri dari pemancar LED yang dikombinasikan dengan fotodetektor, terpisah satu sama lain dalam jarak yang berdekatan.
Manfaat Optokopler
Jika Anda merancang perangkat elektronik yang rentan terhadap lonjakan tegangan, sambaran petir, lonjakan catu daya, dll. Maka Anda memerlukan cara untuk melindungi perangkat bertegangan rendah. Jika digunakan dengan benar, optokopler dapat secara efektif:
● Menghilangkan gangguan listrik dari sinyal
● Isolasi perangkat bertegangan rendah dari sirkuit bertegangan tinggi
● Memungkinkan Anda menggunakan sinyal digital kecil untuk mengontrol tegangan AC yang lebih besar
Untuk Apa Optokopler Digunakan? Apa Manfaatnya?
Optokopler berhasil mengirimkan sinyal antar sirkuit dengan ground terpisah, menyediakan penghalang galvanik terisolasi di antara sirkuit tersebut. Oleh karena itu, optocoupler adalah solusi untuk rangkaian yang perlu diisolasi satu sama lain demi alasan keamanan atau keteraturan dan memerlukan interaksi di antaranya.
Singkatnya, isolasi galvanik optokopler memberikan manfaat berikut:
- Cegah loop tanah pada peralatan yang menggerakkan beban jarak jauh. Kebanyakan pasokan switching yang dioperasikan (eG, yang digunakan dalam komputer, telekomunikasi, dan instrumentasi) menggunakan optocoupler untuk jalur umpan balik yang terisolasi.
- Menekan efek kebisingan listrik. Misalnya, sulit untuk memanfaatkan 16-bit ADC sepenuhnya karena sinyal output digital (dan noise pada ground digital yang Anda sambungkan dengan output konverter) kembali ke front end analog. Anda dapat melepaskan diri dari kebisingan dengan isolasi optik bagian digital.
- Untuk mendapatkan sinyal hingga rangkaian mengambang pada tegangan tinggi. Perancang catu daya tegangan tinggi terkadang menggunakan optocoupler untuk mendapatkan sinyal ke rangkaian yang mengambang pada tegangan tinggi.
Aspek Apa yang Harus Anda Ketahui untuk Memilih Optocoupler?
Bagaimanapun, semua optocoupler memiliki parameter maksimum berikut:
Skema optokopler
● Arus maju (IF)) dari dioda pemancar dan tegangan balik (VR) tidak boleh terlampaui.
● Optokopler dengan keluaran fototransistor, arus kolektor (IC), dan tegangan kolektor-emitor (VCE).
Selain itu, perilaku parameter ini pada suhu pengoperasian yang berbeda harus dipertimbangkan. Biasanya, lembar data pabrikan menyediakan kurva penurunan daya yang memvisualisasikan efeknya.
Terakhir, mungkin parameter paling penting dalam optokopler adalah CTR (rasio transfer arus) yang mewakili, dinyatakan dalam persentase, rasio antara arus keluaran (IC) dan arus masukan (IF) dari optokopler.
Mengapa Permukaan Tanah di Sisi Input dan Output Optokopler tidak Terhubung
Sirkuit di sisi tempat input/output (I/O) optokopler berada dimaksudkan untuk dilindungi dari kemungkinan risiko di kedua sisi. Meskipun istilah tegangan "permukaan tanah" terdengar seperti selalu 0 V, namun hal ini belum tentu benar. Ketinggian permukaan tanah dari sumber 5 V dan sumber 220 VAC bisa sangat berbeda, tegangan tanah yang diamati oleh sumber 5 V tidak harus sama dengan tegangan pada 220 VAC. Dalam kasus seperti ini, menghubungkan bidang tanah dari sumber yang berbeda bisa berbahaya. Sekalipun 220 VAC diturunkan dan disearahkan menjadi 5 VDC, tetap tidak disarankan untuk menyambungkan permukaan tanah dari kedua sisi satu sama lain. Hal ini dapat mengakibatkan gangguan listrik, itulah sebabnya permukaan tanah pada kedua sisi i/o optokopler selalu terputus secara listrik.
Bagaimana Cara Kerja Optokopler
Arus pertama dialirkan ke optocoupler, yang membuat LED inframerah memancarkan cahaya yang sebanding dengan arus. Ketika cahaya mengenai perangkat fotosensitif, perangkat tersebut akan menyala dan mulai menghantarkan arus seperti transistor biasa.
Perangkat fotosensitif biasanya tidak dihubungkan secara default untuk memberikan sensitivitas tertinggi terhadap cahaya inframerah. Itu juga dapat dihubungkan ke ground dengan resistor eksternal untuk tingkat kontrol yang lebih tinggi terhadap sensitivitas switching.
Perangkat ini pada dasarnya bekerja seperti saklar, menghubungkan dua sirkuit terisolasi pada PCB Anda. Ketika arus berhenti mengalir melalui LED, perangkat fotosensitif juga berhenti mengalir dan mati. Semua peralihan ini terjadi melalui kekosongan kaca, plastik, atau udara tanpa bagian listrik antara LED atau perangkat fotosensitif. Ini semua tentang cahaya.
Pencocokan Impedansi: Pemecahan Masalah dengan Optocoupler
Di banyak sirkuit komunikasi, penting untuk menetapkan impedansi yang cocok antara beberapa komponen. Ketidakcocokan dapat menghasilkan keluaran yang tidak sesuai. Namun, optocoupler dapat digunakan untuk transmisi sinyal tanpa memerlukan pencocokan impedansi di kedua sisi, itulah sebabnya optocoupler banyak digunakan pada peralatan telekomunikasi kecepatan tinggi. Idealnya, energi sinyal yang keluar dari pin akan berjalan melalui jejak PCB dan diserap seluruhnya oleh beban. Namun, jika energi tidak sepenuhnya diserap oleh beban (penerima), energi sisa dapat dipantulkan kembali melalui jejak PCB, mencapai sumber energi asli pada pin keluaran (driver). Optocoupler berbasis fotodioda.
Aplikasi Khas Optokopler
Optokopler dapat digunakan sendiri sebagai perangkat switching atau dengan perangkat elektronik lainnya untuk menyediakan isolasi antara rangkaian tegangan rendah dan tinggi. Biasanya Anda akan menemukan perangkat ini digunakan untuk:
● Peralihan input/output mikroprosesor
● Kontrol daya DC dan AC
● Perlindungan peralatan komunikasi
Peraturan pasokan listrik
Dalam aplikasi ini, Anda akan menemukan berbagai konfigurasi. Beberapa contohnya antara lain.
Sakelar DC transistor opto
Konfigurasi ini akan mendeteksi sinyal DC dan memungkinkan Anda mengontrol peralatan bertenaga AC.
Pengkopling optis triac
Konfigurasi ini memungkinkan Anda mengontrol beban bertenaga AC seperti motor dan lampu. Ia juga dapat melakukan kedua bagian siklus AC dengan deteksi zero-crossing. Hal ini memungkinkan beban menerima daya penuh tanpa lonjakan arus yang signifikan saat mengganti beban induktif.
Saat memilih optokopler untuk aplikasi tertentu, kita juga harus memeriksa spesifikasi optokopler. Berikut adalah daftar beberapa spesifikasi penting optocoupler.
1. Arus maju dan tegangan maju
Dalam lembar data, nilai maksimum absolut untuk berbagai parameter ditentukan. Salah satu parameter tersebut adalah arus maju LED. Arus yang melalui LED harus kurang dari batas maksimum yang ditentukan.
Berdasarkan tegangan masukan dan penurunan tegangan maju pada LED, seseorang dapat menentukan resistor seri untuk LED untuk arus spesifik. Namun arusnya tidak boleh melebihi nilai arus maksimum yang ditentukan dalam daatsheet.
2. Rasio transfer saat ini (RKT)
Rasio transfer arus adalah rasio arus kolektor keluaran (dalam kasus fototransistor) dengan arus maju masukan LED pada optocoupler.
RKT berubah dengan perangkat peka cahaya. Perangkat fotosensitif yang berbeda (seperti foto-transistor, foto SCR, pasangan foto darlington) memiliki arus keluaran yang berbeda dan karenanya rasio transfer arus berbeda. Namun untuk perangkat peka cahaya tertentu, ini adalah fungsi suhu, arus maju LED, dan tegangan bias keluaran.
3. Peralihan karakteristik
Ketika optocoupler digunakan untuk aplikasi switching maka karakteristik ini sangat penting. Berdasarkan karakteristik ini, waktu naik dan turun tipikal untuk optocoupler ditentukan dalam lembar data. Waktu naik dan waktu turun menentukan frekuensi peralihan maksimum optokopler.
4. Tegangan isolasi maksimum
Ini adalah tegangan RMS maksimum yang menyediakan isolasi antara kedua sisi optocoupler. Biasanya, tegangan isolasi ini ditentukan dalam kV. Lembar data juga menyebutkan tegangan transien puncak. Ini adalah tegangan transien puncak yang menyediakan isolasi listrik antara kedua sisi optocoupler.
5. Modus umum kekebalan sementara
Optokopler harus mampu menolak derau mode umum dan derau transien mode umum. Kebisingan mode umum adalah kebisingan yang muncul pada sisi masukan dan keluaran optokopler. Lembar data pengkopling-optik menyebutkan transien mode umum (V /µs) yang memberikan kekebalan.
Sebelum Menambahkan Optocoupler ke Tata Letak PCB Anda, Pertimbangkan Tiga Pedoman
Pisahkan sambungan ground optokopler
Optocoupler standar mencakup dua pin ground, satu untuk LED dan satu lagi untuk perangkat fotosensitif. Menghubungkan ground ini akan membuka sirkuit sensitif Anda terhadap kebisingan dari ground eksternal. Untuk menghindari hal ini, selalu buat dua titik sambungan, satu untuk pin ground eksternal dan yang lainnya untuk kabel ground input.
Pilih nilai resistor pembatas arus yang tepat
Memilih resistor pembatas arus yang beroperasi pada nilai minimum optocoupler akan menghasilkan perilaku yang tidak menentu. Dimungkinkan juga untuk memilih resistor yang memberikan arus terlalu banyak, yang akan mematikan LED. Saat memilih nilai resistor Anda, pastikan untuk menemukan nilai arus maju minimum dari grafik rasio transfer arus di lembar data optocoupler Anda.
Ketahui jenis optokopler yang Anda perlukan
Tidak semua optokopler dibuat sama, dan Anda harus memilih jenis yang tepat untuk aplikasi Anda. Opto-darlington hanya untuk arus masukan kecil. Jika yang Anda perlukan hanyalah isolasi input standar, maka optocoupler umum akan menyelesaikan pekerjaannya.
Menggunakan Optocoupler untuk Merasakan Zero Crossing Sumber AC
Merasakan zero-crossing pada sumber listrik AC sangat penting dalam banyak aplikasi. Misalnya, sistem koreksi faktor daya biasa mengukur perbedaan sudut antara daya nyata dan daya reaktif (keduanya merupakan komponen daya total). Perbedaan antara daya nyata dan daya reaktif diukur dengan memantau sesuatu yang disebut "zero Crossing" antara gelombang tegangan dan arus. "zero-crossing" adalah istilah yang umum digunakan dalam elektronik, akustik, matematika, dan pemrosesan gambar. Titik persilangan menunjukkan lokasi di mana bentuk gelombang memotong sumbu koordinatnya (yaitu, jika Anda membuat grafik bentuk gelombang). Persimpangan nol juga menunjukkan kapan bentuk gelombang, yang dinyatakan sebagai fungsi matematika, akan beralih dari positif ke negatif dan kembali lagi. Perhatikan bahwa beberapa rangkaian pengujian frekuensi bekerja berdasarkan prinsip pemantauan zero-crossings dalam bentuk gelombang sumber AC.
Optokopler dapat digunakan untuk merasakan zero-crossing pada sumber listrik AC. Waktu respons optokopler hanyalah nanodetik, ia menyala dan mati dengan cepat pada titik nol. Dengan menggunakan penyearah dan filter pada sumber listrik AC, sinyal digital dapat diperoleh dari optocoupler.
Membaca Sinyal Input dengan Optocoupler
Optokopler dapat digunakan untuk membaca level dengan aman sebagai logika 0 dan logika 1 dari sumber mana pun. Misalnya, tegangan dari catu daya tanpa transformator mungkin mengandung derau. Dalam situasi seperti ini, jika sinyal input dihubungkan langsung dengan mikrokontroler, noise dari sinyal input dapat mempengaruhi fungsi mikrokontroler. Demikian pula, jika masukan mikrokontroler secara tidak sengaja terkena lonjakan listrik, mikrokontroler akan segera hancur (yaitu, terbakar atau "mengeluarkan asap ajaib".) Namun, menggunakan optocoupler antara mikrokontroler dan sinyal masukan adalah seperti sebuah polis asuransi dan dapat mencegah kecelakaan tersebut.
